خلاصه ضوابط پیوست ششم برای مهندسان ناظر و مجریان
پیوست ششم استاندارد ۲۸۰۰، مهار لرزه‌ای دیوارهای غیرسازه‌ای و تیغه‌ها را با هدف جلوگیری از فروریزش خارج از صفحه (Out-of-Plane) الزامی کرده است. سیستم نوین وال‌مش (Wall-Mesh) بر پایه ترکیب توری فایبرگلاس مقاوم به قلیا (AR-Glass Mesh) با حداقل گرماژ ۱۶۰ گرم و پلاستر پایه سیمانی یا گچی، در کنار نبشی و ناودانی‌های منقطع، کاملاً با الزامات پیوست ۶ و راهنمای اجرایی نشریه ۸۱۹ همخوانی داشته و مورد تایید سازمان‌های نظام مهندسی کشور است.
تامین‌کننده مستقیم متریال وال‌مش استاندارد پیوست ۶ در سراسر کشور
جهت دریافت دیتاشیت فنی توری فایبرگلاس AR، تاییدیه آزمایشگاهی زیرکونیا و استعلام قیمت روز متریال وال‌مش با کارشناسان ولنتینو تماس بگیرید.
پیوست ششم آیین‌نامه ۲۸۰۰ چیست و چرا مهار تیغه‌ها اجباری شد؟
زلزله‌های اخیر نشان داد که بیشترین تلفات جانی و خسارات مالی ثانویه، ناشی از تخریب دیوارهای غیرسازه‌ای و تیغه‌های میانقابی است که بدون اتصال مناسب به سازه ساخته شده‌اند. پیوست ششم آیین‌نامه ۲۸۰۰ با هدف کنترل تغییر مکان‌های نسبی طبقات (Drift) و جداسازی دیوار از قاب سازه‌ای تدوین شد تا دیوار در هنگام لرزش، مانع انعطاف‌پذیری تیر و ستون نشده و دچار کمانش و پرتاب به بیرون نشود.
در روش‌های سنتی، استفاده از قوطی‌های سنگین فلزی (وال‌پست سنتی) علاوه بر افزایش بار مرده ساختمان، هزینه‌های سرسام‌آور آهن‌کشی، جوشکاری و ایجاد پل حرارتی را تحمیل می‌کرد. اینجاست که سیستم وال‌مش به‌عنوان جایگزین اقتصادی، سبک و مهندسی وال‌پست سنتی مطرح شد.
ضوابط پیوست ششم آیین‌نامه ۲۸۰۰ برای وال‌مش
سیستم تسلیح دیوار با شبکه الیاف کربن یا شیشه (FRCM / TRM) که در بازار به نام وال‌مش شناخته می‌شود، زمانی مورد تایید ناظران نظام مهندسی است که ضوابط فنی زیر را به دقت پوشش دهد:

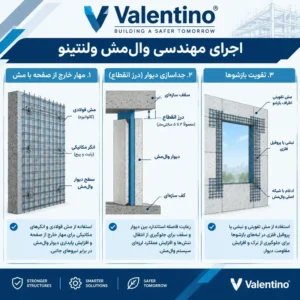

۱. مهار خارج از صفحه دیوار با نوارهای مش فایبرگلاس
بر اساس ضوابط پیوست ۶، مهار لرزه‌ای خارج از صفحه باید با تسلیح سطح دیوار انجام گیرد. نوارهای توری باید با فواصل معین، به‌صورت نواری یا سرتاسری روی دیوار نصب شوند تا تنش‌های کششی ناشی از شتاب زلزله را دریافت و مهار کنند.
۲. جداسازی دیوار از ستون و سقف (کنترل تغییر مکان)
وال‌مش جایگزین وال‌پست‌های میانی می‌شود؛ اما جداسازی دیوار از ستون و زیر سقف کماکان الزامی است. این جداسازی با ایجاد درز انقطاع (استفاده از یونولیت یا پشم سنگ ضد حریق به ضخامت ۱ تا ۲.۵ سانتی‌متر) انجام می‌گیرد و مهار جانبی در لبه‌ها توسط نبشی یا ناودانی‌های منقطع فلزی یا پلیمری تامین می‌گردد.
۳. مهار لبه‌های آزاد و بازشوها (در و پنجره)
در اطراف بازشوهای بزرگ‌تر از ابعاد استاندارد (دیوار با طول بیش از ۴ متر یا ارتفاع بیش از ۳.۵ متر) و لبه‌های آزاد دیوار، باید تسلیح مضاعف با توری فایبرگلاس و مهار با نبشی منقطع لحاظ شود.
جدول انطباق وال‌مش با پیوست ششم در مقایسه با وال‌پست سنتی
| معیار ارزیابی | وال‌مش (طراحی پیوست ۶) | وال‌پست فلزی سنتی |
|---|---|---|
| انطباق با پیوست ششم | کاملاً منطبق بر ضوابط تسلیح الیافی و نشریه ۸۱۹ | نیاز به وادارهای فلزی سرتاسری و اتصالات لوبیایی |
| هزینه اجرا و متریال | تا ۴۰٪ ارزان‌تر به دلیل حذف فولاد و میلگرد بستر | بسیار بالا به دلیل مصرف زیاد آهن‌آلات |
| نیاز به جوشکاری | بدون نیاز به جوشکاری (مهار با پیچ و رول‌پلاک/میخ) | نیازمند جوشکاری سنگین و پلیت‌های انتظار |
| ترک‌خوردگی نازک‌کاری | حذف کامل ترک به دلیل توزیع یکپارچه تنش روی گچ و سیمان | ایجاد ترک مداوم در فصل مشترک فولاد و دیوار |
نقش نشریه ۸۱۹ در اجرای استاندارد وال‌مش
نشریه شماره ۸۱۹ سازمان برنامه و بودجه (راهنمای طراحی و اجرای دیوارهای غیرسازه‌ای) مکملی اجرایی برای پیوست ششم است. این نشریه جزئیات دقیق هندسی، مشخصات مکانیکی الیاف شیشه، حداقل عرض نوارهای توری، نوع چسب اپوکسی برای نصب و نحوه مهار توری روی بتن و بلوک (AAC، لیکا و سفال) را تشریح می‌کند. استناد به نشریه ۸۱۹ به ناظر پروژه اثبات می‌کند که سیستم انتخابی شما دارای پایه‌های استاندارد ملی و محاسباتی است.
الزامات فنی توری فایبرگلاس وال‌مش (چرا توری AR ضروری است؟)
بزرگ‌ترین خطایی که مجریان ناآگاه مرتکب می‌شوند، استفاده از توری‌های فایبرگلاس معمولی (E-Glass) در پلاسترهای سیمانی است. محیط ملات و پلاستر سیمانی دارای pH بسیار قلیایی (حدود ۱۲ تا ۱۳) است. توری‌های معمولی در این محیط ظرف چند ماه حل شده و پودر می‌شوند.
برای دریافت تاییدیه پیوست ۶، توری مورد استفاده باید حتماً دارای مشخصات زیر باشد:
- مقاومت به قلیا (Alkali Resistant): استفاده از توری فایبرگلاس دارای اکسید زیرکونیوم (ZrO2) با حداقل درصد مجاز (حداقل ۱۶٪ زیرکونیا) جهت تضمین عمر دائم در ملات.
- گرماژ استاندارد: برای اجرای وال‌مش نواری و سرتاسری، توری باید حداقل ۱۶۰ گرم بر متر مربع با بافت پایدار باشد. برای مشاهده مشخصات دقیق، صفحه توری فایبرگلاس AR ۱۶۰ گرمی ولنتینو را مشاهده کنید.
- مقاومت کششی: مقاومت تسلیم در کشش مطابق استاندارد آزمون ASTM یا استاندارد ملی باید پاسخگوی بار باد و زلزله محاسبه‌شده در دفترچه محاسبات باشد.
مدارک مورد نیاز جهت ارائه به مهندس ناظر نظام مهندسی
برای تاییدیه وال‌مش در دفتر گزارش ناظر، ارائه مستندات زیر الزامی است:
- دتایل و نقشه‌های اجرایی: جانمایی نوارهای توری، عرض نوارها، فواصل نبشی‌های منقطع و دیتیل بازشوها.
- دیتاشیت و سرتیفیکیت معتبر: برگه آزمایشگاهی تایید درصد زیرکونیا (AR بودن توری) و مقاومت کششی الیاف.
- فاکتور رسمی خرید: استعلام از بازرگانی‌های معتبر متریال ساختمانی مانند بازرگانی ولنتینو جهت اطمینان از اصالت توری ۱۶۰ گرمی ضد قلیا.
