ایمنی سازه‌ها در برابر زلزله در کشوری مثل ایران همیشه جزو دغدغه‌های اصلی مهندسان و معماران بوده و هست. همه ما می‌دانیم که تمرکز روی پایداری اسکلت سازه بسیار مهم است اما تجربه زلزله‌های سال‌های اخیر مثل سرپل ذهاب و بم ثابت کرد که ریزش دیوارهای غیرسازه‌ای تا چه حد می‌تواند خطرساز و خسارت‌آفرین باشد. روش‌های سنتی مثل وال‌پست‌های فلزی سنگین و میلگرد بستر اگرچه سال‌ها در ساختمان‌سازی ما استفاده می‌شدند اما امروز به دلیل هزینه‌های بالای آهن‌آلات، وزن زیاد وارده بر سازه، نیاز مداوم به جوشکاری و ایجاد ترک‌های مکرر در نازک‌کاری جای خودشان را به سیستم‌های مدرن داده‌اند.

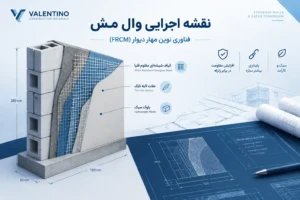

سیستم نوین وال مش به عنوان یک کامپوزیت سیمانی مسلح به الیاف یا همان فناوری FRCM پاسخی مهندسی به همین چالش‌هاست. در این سیستم یک لایه مش الیاف شیشه مقاوم در برابر قلیا روی سطح دیوار نصب می‌شود و با پوششی از پلاستر معدنی سیمانی یا گچی با ضخامتی حدود ۱۰ تا ۱۵ میلی‌متر پوشانده می‌شود تا یک پوسته یکپارچه و فوق‌العاده مقاوم در برابر بارهای خارج از صفحه ایجاد کند. با این حال اجرای اصولی این فناوری بدون یک نقشه راه دقیق عملاً غیرممکن است و اینجاست که اهمیت فوق‌العاده ترسیم و در اختیار داشتن نقشه اجرایی وال مش خودش را نشان می‌دهد. اگر می‌خواهید با صفر تا صد مبانی این فناوری و استانداردهای آن آشنا شوید پیشنهاد می‌کنم ابتدا مقاله جامع وال مش چیست را مطالعه کنید تا با دیدی بازتر به سراغ بررسی نقشه‌های کارگاهی بروید.
چرا داشتن نقشه اجرایی وال مش یک الزام حیاتی در کارگاه است؟
شاید برای برخی این تصور وجود داشته باشد که وال مش به دلیل سادگی اجرا نیازی به نقشه فنی ندارد اما واقعیت کارگاهی دقیقاً عکس این موضوع را نشان می‌دهد. نقشه اجرایی وال مش در واقع زبان مشترک میان مهندس طراح، دستگاه نظارت و اکیپ اجرایی است. وقتی کار بدون نقشه پیش می‌رود، تصمیم‌گیری درباره جزئیات به سلیقه استادکار واگذار می‌شود که این موضوع یعنی آغاز خطاهای پرهزینه کارگاهی و ریسک عدم تایید ناظر.
در نقشه اجرایی دقیقاً مشخص می‌شود که مش‌ها در چه فواصلی و با چه ابعادی روی دیوار نصب شوند، میزان هم‌پوشانی یا اورلپ نوارها چقدر باشد، مهارها و نبشی‌های منقطع در تقاطع با تیرها و ستون‌ها در چه ترازهایی کار شوند و بازشوهای پنجره و درب چگونه با نوارهای الیاف مسلح گردند. تمام این جزئیات باعث می‌شود دورریز مصالح به حداقل برسد، سرعت اجرای پروژه چند برابر شود و مهندس ناظر بتواند در کوتاه‌ترین زمان با استناد به نقشه‌های مصوب کار را تایید کند.

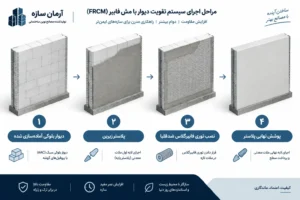

مراحل گام‌به‌گام و تفصیلی طراحی نقشه اجرایی وال مش
فرآیند طراحی نقشه‌های اجرایی وال مش بر خلاف نقشه‌های شاپ درینگی و پر از جوشکاری وال‌پست‌های فلزی سنتی، ساختاری بسیار منظم‌تر و سریع‌تر دارد؛ با این وجود برای تضمین عملکرد لرزه‌ای سازه، طی کردن دقیق مراحل مهندسی زیر الزامی است:
-
گام اول؛ ممیزی نقشه‌های معماری و سازه (برداشت اولیه):
- بررسی و تطبیق دقیق نقشه‌های معماری با پلان‌های سازه‌ای جهت تعیین موقعیت دقیق تمام دیوارهای پیرامونی و تیغه‌های داخلی.
- شناسایی نوع و مشخصات فنی مصالح دیوارچینی اعم از بلوک‌های بتنی هوادار اتوکلاو شده (AAC/هبلکس)، بلوک‌های سبک لیکا، سفال یا بلوک‌های سیمانی معمولی جهت تعیین میزان چسبندگی و نوع پلاستر پایه.
- استخراج موقعیت و ابعاد دقیق بازشوها (درها، پنجره‌ها و داکت‌های تاسیساتی) به همراه محاسبه کتیبه‌ها و وال‌پست‌های انتهایی مورد نیاز.
-
گام دوم؛ تحلیل بارگذاری و محاسبات مهندسی طبق آیین‌نامه:
- محاسبه بارهای خارج از صفحه ناشی از شتاب زلزله بر اساس ضوابط پیوست ششم استاندارد ۲۸۰۰ ایران و نیروی فشار باد طبق مبحث ششم مقررات ملی ساختمان.
- بررسی نسبت طول به ارتفاع دیوار و ارزیابی شرایط مرزی تکیه‌گاهی (دیوارهای لبه‌آزاد یا دیوارهای مهارشده بین ستون‌ها).
- تعیین استراتژی مسلح‌سازی؛ تصمیم‌گیری محاسباتی درباره استفاده از مهار سرتاسری (پوشش کامل دیوار با توری) یا اجرای نوارهای وال مش با فواصل و عرض‌های مشخص طبق نشریه ۸۱۹ مرکز تحقیقات.
-
گام سوم؛ ترسیم مقاطع و جزئیات تیپ (Section Details):
- ترسیم دقیق ضخامت لایه‌های اجرایی شامل لایه بستر پلاستر زیرین (حداقل ۴ تا ۵ میلی‌متر)، لایه میانی مش الیاف شیشه ضدقلیا (AR-Mesh) و لایه نهایی پلاستر پوششی (۵ تا ۱۰ میلی‌متر).
- تعیین نحوه مهار لبه‌های بالایی و پایینی دیوار به سقف و کف از طریق جزئیات ناودانی‌های منقطع یا نبشی‌های کنترل‌کننده جابجایی درون‌صفحه.
- مشخص کردن مقاطع اتصال مش به اجزای بتنی یا فولادی با استفاده از چسب اپوکسی دو جزئی یا اتصالات مکانیکی پیچ و رول‌پلاک.
-
گام چهارم؛ ترسیم پلان چیدمان نوارها و پلان اجرایی (Shop Drawing):
- پیاده‌سازی محل دقیق قرارگیری نوارهای قائم وال مش روی پلان همکف و تیپ طبقات با کدگذاری مشخص.
- تعیین فواصل آکس تا آکس نوارها، عرض هر نوار (معمولاً نوارهای ۳۰ تا ۱۰۰ سانتی‌متری) و نحوه هم‌پوشانی (اورلپ) عرضی و طولی توری‌ها با حداقل هم‌پوشانی مجاز ۱۰ تا ۲۰ سانتی‌متر.
- مشخص کردن مسیرهای عبور لوله‌ها و تاسیسات مکانیکی و برقی روی دیوار به منظور جلوگیری از برش تصادفی توری‌ها در زمان شیارزنی.
-
گام پنجم؛ ترسیم دیتیل‌های ویژه بازشوها و اتصالات تقاطعی:
- طراحی تقویت‌کننده‌های گوشه بازشوها شامل نوارهای قطری مش با زاویه ۴۵ درجه در چهار گوشه پنجره‌ها و درها برای مهار تمرکز تنش‌های برشی و جلوگیری از ترک‌های زاویه‌دار.
- ارائه جزئیات هم‌پوشانی و اتصال مش در تقاطع دیوارهای عمود بر هم (دیوارهای L شکل و T شکل) به منظور ایجاد یکپارچگی گوشه‌ها.
- ترسیم درزهای انقطاع و ژوئن‌های کنترلی در دیوارهای طویل به همراه استفاده از فوم یا یونولیت الاستیک جهت مهار ارتعاشات بدون آسیب به مش.
-
گام ششم؛ تهیه جدول متره، برآورد و مشخصات متریال (MTO / BOM):
- محاسبه دقیق متراژ کل توری فایبرگلاس مقاوم به قلیا بر حسب گرماژ مورد نیاز (مانند توری ۱۶۰ گرمی با ابعاد چشمه استاندارد).
- برآورد تناژ و تعداد کیسه‌های پلاستر پودری آماده (پلاستر پایه سیمانی برای فضاهای مرطوب/خارجی یا پلاستر پایه گچی برای محیط‌های داخلی خشک).
- محاسبه تعداد دقیق اتصالات، نبشی‌های گالوانیزه منقطع، پیچ و رول‌پلاک‌ها و میزان چسب اپوکسی مورد نیاز جهت مهاربندی المان‌ها.
-
گام هفتم؛ کنترل نهایی، مهر و تایید مراجع نظارتی:
- تطبیق نهایی نقشه‌های ترسیم‌شده با آخرین چک‌لیست‌های ارزیابی کیفی نشریه ۸۱۹ و پیوست ششم ۲۸۰۰.
- اخذ تاییدیه و مهر مهندس محاسب سازه و طراح معمار پروژه.
- ارائه رسمی پکیج نقشه‌ها به مهندس ناظر مقیم و ثبت در اسناد رسمی کارگاه به عنوان مبنای صدور تاییدیه مرحله‌ای سفت‌کاری و نازک‌کاری.
الزامات آیین‌نامه‌ای و انطباق وال مش با استانداردهای نظام مهندسی
یکی از بزرگ‌ترین دغدغه‌های سازندگان و مجریان، نحوه تایید نقشه‌های وال مش در سازمان‌های نظام مهندسی است. در این خصوص سیستم وال مش کاملاً در چارچوب ضوابط ملی و بین‌المللی گنجانده شده است:
پیوست ششم استاندارد ۲۸۰۰ ایران صراحتاً استفاده از شبکه‌های الیاف شیشه را به عنوان یک روش مجاز و استاندارد جهت مهار دیوارهای غیرسازه‌ای معرفی کرده است. همچنین نشریه شماره ۸۱۹ مرکز تحقیقات راه، مسکن و شهرسازی ضوابط کامل محاسباتی و جزئیات طراحی سیستم‌های FRCM را تدوین کرده است. در کنار این مراجع داخلی، کدهای معتبر بین‌المللی نظیر ACI 549 راهنمای طراحی کامپوزیت‌های سیمانی مسلح به الیاف هستند. بنابراین زمانی که نقشه اجرایی وال مش بر اساس این مراجع و با استفاده از مصالح استاندارد تهیه شده باشد، هیچ‌گونه مانع قانونی برای تایید پایان‌کار و گزارش‌های مرحله‌ای ناظر وجود نخواهد داشت.
برای دستیابی به این مقاومت محاسباتی، استفاده از مصالح استاندارد نقشی حیاتی دارد؛ به عنوان مثال نوارهای الیاف به کار رفته در سیستم باید از نوع مقاوم به قلیا باشند و به همین دلیل استفاده از توری فایبرگلاس ۱۶۰ گرمی که دارای پوشش ضدقلیا با درصد زیرکونیوم مناسب است تضمین‌کننده دوام سیستم در برابر محیط قلیایی پلاستر سیمانی خواهد بود. همچنین در بخش‌هایی از نقشه که نیازمند تثبیت نبشی‌ها، اتصالات مکانیکی و مهار ریشه‌ها در بتن هستیم، استفاده از چسب اپوکسی دو جزئی کیفیت چسبندگی و انتقال بار لرزه‌ای را تضمین می‌نماید.

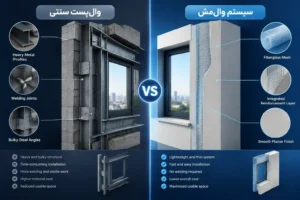

مقایسه نقشه اجرایی وال مش با وال‌پست‌های سنتی
اگر بخواهیم این روش را با وال‌پست‌های سنتی قوطی و نبشی مقایسه کنیم، تفاوت‌ها در همان مرحله نقشه شاپ کاملاً نمایان می‌شود:
در نقشه‌های وال‌پست سنتی با حجم انبوهی از جزئیات جوشکاری، پلیت‌گذاری‌های سنگین، اتصالات مفصلی کشویی پردردسر و دیتیل‌های متعددی روبه‌رو هستیم که هر کدام از آن‌ها در کارگاه می‌توانند منشأ خطای جوشکار باشند. همچنین اجرای وال‌پست سنتی در اطراف پنجره‌ها و درب‌ها حجم مصرف آهن‌آلات را به شکل تصاعدی بالا می‌برد و ضخامت پروفیل‌ها باعث ایجاد برجستگی و در نهایت ترک‌خوردگی گچ‌کاری می‌شود.
در مقابل، نقشه اجرایی وال مش کاملاً مسطح و سبک است و هیچ برآمدگی روی سطح تمام‌شده دیوار ایجاد نمی‌کند. جزئیات اتصالات بسیار ساده‌تر هستند، نیاز به برش‌کاری و جوشکاری در طبقات به‌طور کامل حذف می‌شود و همین موضوع زمان تهیه و تایید نقشه را تا پنجاه درصد و زمان اجرای عملیات مهاربندی را تا چهل درصد کاهش می‌دهد.
چالش‌های متداول در تهیه نقشه وال مش و راه‌حل‌های کارگاهی
در مسیر طراحی و اجرای این سیستم برخی چالش‌ها وجود دارند که آگاهی از آن‌ها مانع دوباره‌کاری می‌شود:
یکی از چالش‌های رایج، عدم آشنایی برخی طراحان با رفتار کامپوزیت‌های FRCM است که ممکن است منجر به بیش‌طراحی یا برعکس دست‌کم گرفتن نیروهای لرزه‌ای شود. راه‌حل این موضوع استفاده از جداول از پیش محاسبه‌شده و مورد تایید نشریه ۸۱۹ است.
چالش دوم در کارگاه، بی‌توجهی تیم‌های اجرایی به جزئیات گوشه‌های بازشوهاست؛ طبق نقشه، در چهار گوشه پنجره‌ها و درها به دلیل تمرکز تنش باید نوارهای کمکی با زاویه ۴۵ درجه یا اورلپ‌های طولی قرار گیرد تا از ترک‌های قطری جلوگیری شود.
چالش دیگر مقاومت برخی ناظران سنتی در برابر تغییر سیستم است که به سادگی با ارائه دفترچه محاسبات استاندارد، نقشه‌های ممهور و تاییدیه مرکز تحقیقات رفع می‌شود.
تجربه کارگاهی؛ بررسی یک نمونه موردی موفق
برای لمس عینی این موضوع، در یک پروژه مسکونی در تهران با زیربنای حدود ۳۰۰۰ مترمربع دیوارچینی با بلوک‌های سبک، در ابتدا وال‌پست سنتی پیش‌بینی شده بود. با توجه به افزایش هزینه‌های پروفیل فولادی، با بازنگری نقشه‌ها سیستم وال مش جایگزین شد.
تهیه نقشه اجرایی وال مش ظرف مدت سه روز کاری تکمیل و به تایید ناظر پروژه رسید. نتیجه اجرای این نقشه‌ها کاهش ۳۵ درصدی هزینه‌های مستقیم مهاربندی دیوار، صرفه‌جویی چشمگیر در مصرف آهن‌آلات، افزایش سرعت سفت‌کاری به میزان بیش از دو هفته و دریافت تاییدیه ناظر در نخستین بازدید میدانی بود؛ بدون آنکه حتی یک مورد ترک نازک‌کاری در ماه‌های بعد مشاهده شود.
کلام آخر؛ استانداردسازی ساخت‌وساز با نقشه اجرایی وال مش
ترسیم و اجرای نقشه اجرایی وال مش صرفاً یک ترسیم مهندسی ساده روی کاغذ نیست؛ بلکه سندی مهم برای حفظ جان ساکنان، جلوگیری از اتلاف سرمایه کارفرما و تضمین اعتبار حرفه‌ای مهندس سازه و ناظر است. مهار لرزه‌ای دیوارهای غیرسازه‌ای با تکیه بر این فناوری نوین، بنایی مستحکم و منطبق بر آخرین استانداردهای مهندسی برای شما به ارمغان می‌آورد.
اگر در حال طراحی یا اجرای پروژه خود هستید، حتماً قبل از شروع مرحله نازک‌کاری، نسبت به تهیه نقشه اجرایی دقیق و تأمین مصالح استاندارد از تولیدکنندگان معتبر اقدام کنید تا کارگاه شما با بالاترین سرعت و بدون کوچک‌ترین مانع نظارتی به سرانجام برسد.
